產品說明
Y42X-16Q、Y42F-16 型彈簧薄膜式減壓閥：法蘭連接形式、彈簧薄膜式結構，Y42X-16Q 密封面材料為丁腈橡膠、Y42F-16 密封面材料為氟塑料，公稱壓力 PN16，閥體材料為球磨鑄鐵（Y42X-16Q）、灰鑄鐵（Y42F-16）的減壓閥。
產品性能參數
| 型號 | PN | 工作壓力 / MPa |
|---|---|---|
| Y42X-16Q | 16 | 1.6 |
| Y42F-16 | 16 | 1.6 |
返回頁首 ⇑
產品零部件材料
| 型號 | 材料 | |||
|---|---|---|---|---|
| 閥體、閥蓋、彈簧罩 | 閥桿、閥座 | 膜片、密封圈 | 彈簧 | |
| Y42X-16Q | 球墨鑄鐵 | 不銹鋼 | 丁腈橡膠 | 硅錳鋼、鉻釩鋼 |
| Y42F-16 | 灰鑄鐵 | 不銹鋼 | 塑料 | 硅錳鋼、鉻釩鋼 |
返回頁首 ⇑
產品外形及結構尺寸
| DN | L | D | D1 | D2 | b | z×ød | H1 | H2 | 重量 / kg |
|---|---|---|---|---|---|---|---|---|---|
| 20 | 160 | 105 | 75 | 55 | 16 | 4×ø14 | 65 | 275 | 12 |
| 25 | 180 | 115 | 85 | 65 | 18 | 4×ø18 | 105 | 280 | 16 |
| 32 | 200 | 135 | 100 | 78 | 18 | 4×ø18 | 105 | 280 | 17 |
| 40 | 220 | 145 | 110 | 85 | 20 | 4×ø18 | 105 | 290 | 22 |
| 50 | 250 | 160 | 125 | 100 | 20 | 4×ø18 | 105 | 300 | 25 |
| 65 | 280 | 180 | 145 | 120 | 20 | 4×ø18 | 120 | 310 | 26 |
| 80 | 310 | 195 | 160 | 135 | 22 | 8×ø18 | 155 | 380 | 55 |
| 100 | 350 | 215 | 180 | 155 | 24 | 8×ø18 | 155 | 380 | 57 |
| 125 | 400 | 245 | 210 | 185 | 26 | 8×ø18 | 200 | 530 | 95 |
| 150 | 450 | 280 | 240 | 210 | 28 | 8×ø23 | 200 | 530 | 98 |
| 200 | 550 | 335 | 295 | 265 | 30 | 12×ø23 | 230 | 650 | 170 |
返回頁首 ⇑

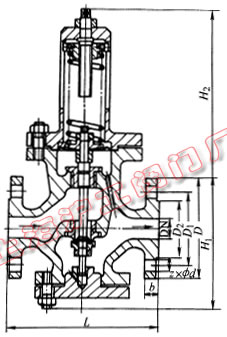

產品外形及結構尺寸示意圖
返回頁首 ⇑
聲明：本文中所有文字、數據、圖片均只適用于參考，Y42X-16Q、Y42F-16 型彈簧薄膜式減壓閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-66059666。
